RAPS-08-LED |

Taxiway Indicatielampje (8'' 6mm)

Naleving van normen

CAAC: AC-137-CA-01-2015

CAAC: AC-137-CA-2015-03

SAC: NL/T 7256

ICAO: Bijlage 14, deel I

Iec: TS 61827

Faa: AC 150/5345-46

FAA: EB NR.67

NAVO: STANAG 3316

Toepassing/gebruik

Snel uitrijden taxibaan indicatielampje

Functies

LED snelle uitgang taxibaan indicatorlampje wordt gekenmerkt door een lange levensduur, effectieve energiebesparing, onderhoud

-gratis, wat enorme economische voordelen met zich meebrengt

Gepatenteerd prisma structureel ontwerp en productieproces om uitstekende optische prestaties te garanderen

Strikt LED-kleurbeheer om premium kleurconsistentie te garanderen

Consistente dimcurve met halogeenlamp, die voldoet aan de FAA-normen

Gepatenteerde aandrijfcircuit- en thermische beheeroplossing, die de betrouwbaarheid en levensduur van verlichtingsarmatuur aanzienlijk verbetert

Arbeidsfactor boven 0,9, waardoor de interferentie van het voedingsnetwerk wordt geminimaliseerd

Optionele functie van storingsdetectie met één lamp, waardoor het licht als halogeenlamp kan worden geopend zodra de LED uitvalt

Speciaal ontworpen structuur, die slechts 6,35 mm boven de afwerkingsgraad uitsteekt

Bovenkap met vlak oppervlak met buitenlicht om ophoping van water te voorkomen en een hoge lichtopbrengst te garanderen

Bovenkap met ontwerp met gelijke sterkte en smeedwerk, met premium mechanische, barrièrecapaciteit en schokbestendigheid

Gladde bovenklep zonder scherpe rand om te voorkomen dat vliegtuigbanden

schadelijk

Hoofdlichaam van verlichtingsarmatuur is gemaakt van een hoge thermisch geleidende aluminiumlegering, die zorgt voor goede warmteafvoerprestaties

Hoofdstructuur gemaakt van corrosiebestendige aluminiumlegering met speciale anodisatiebehandeling, alle bevestigingsmiddelen zijn gemaakt van roestvrij staal, geschikt voor toepassingen in ruwe omgevingen

Uiterst nauwkeurige bewerking van onderdelen om alle dimensionale kwaliteit en precisie te garanderen

IP68 Ingress protection-grade, die bestand is tegen een binnendruk tot 138kpa of waterdruk die wordt gegenereerd door de impact van vliegtuigen op het optische venster

Verwisselbare, modulair ontworpen componenten, toepasbaar voor alle series 8-inch LED-baanverlichting in de bestrating (6 mm), die de voorraden effectief verminderen.

Bestelinformatie

QQ20211104155800

Geef gedetailleerde installatie-informatie tijdens het bestellen, reserveonderdelen en accessoires moeten afzonderlijk worden besteld met een specifiek bestelnummer.

Installatie

Fig 1 Op 8" ondiepe basis
Figuur 2. Op 12" ondiepe voet met 12"/8" adapterring
Figuur 3. Op 12" diepe basis met 12"/8" adapterring

Gedetailleerde informatie vindt u in de installatiehandleiding

Structuur

1.bovenste dekking

2. thermische schakelaar

3. prisma pakking sleeve

4. prisma

5. LED-lamp assy

6. prisma pakking

7. prisma drukbeugel

8. lichte body pakking

9. verlichting armatuur pakking

10. binnenhoes assy

Specificaties

Vermogen: 15 VA

Power Factor: ≥ 0.9

Fotometrische gegevens

QQ20211104160444

RAPS-08-LED (geel), ICAO Figuur A2-7

Toepassing		Grootlicht		Kleur	Vereist min gem. cd	Werkelijke gem. cd
		H	V
RAPS-08- LED	ICAO Figuur A2-7	±5°	0°— 9°	Geel	2000	3136
	ICAO Figuur A2-6	±5°	0°— 7°	Geel	2000	3058

Verpakkingsgegevens

1 lampjes zonder voet

Verpakkingsgrootte: 210×210×130mm³

Nettogewicht per eenheid: 3,4 kg

Bruto gewicht: 3,5 kg

1 lichte met 8'' ondiepe basis

Verpakkingsgrootte: 240×240×180mm³

Eenheid netto gewicht: 6,4 kg

Bruto gewicht: 6,5 kg

Reserveonderdelen

Struc Nr.	Naam van het onderdeel	Bestelnr.	Beschrijving
3	prisma pakking sleeve	43117	prisma pakking sleeve (61×28)-H6
4	prisma	31158	prisma(61×28)-H6
5	LED lamp assy \|	932053 -RAPS-Y	LED lamp assy-RAPS-Y
6	prisma pakking	43316	prisma pakking(67×21)
7	prisma persbeugel	43241	prisma persbeugel(71×65)
8	lichte body pakking	41141	O-ring 137×2
9	lichtarmatuur pakking	41107	Afdichtingsband (standaard)

Accessoires

Nee.	Bestelnr.	Beschrijving
1	SB-08	8''ondiepe basis
2	SB-12	12''ondiepe basis
3	Db-12	12'' diepe basis
4	AR-12/08	12''-8'' adapterring
5	951101	8''lamp handvat

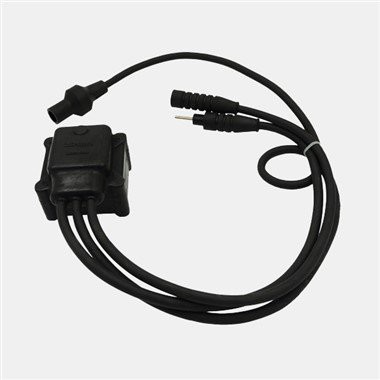

6	ITF-025-066	Isolatietransformator van 25 watt
7	REC7	gegoten type secundair kabelhouder stijl 7
